Einbauausschnitt UX700
Der Einbauausschnitt hat folgende Maße:
Breite: 84,4 mm
Höhe: 106,7 mm
Einbautiefe: 140 mm (+ Anschlusskabel)
Dieser Ausschnitt ist bei den meisten Automaten vorhanden, da dies der EVA-Norm entspricht.

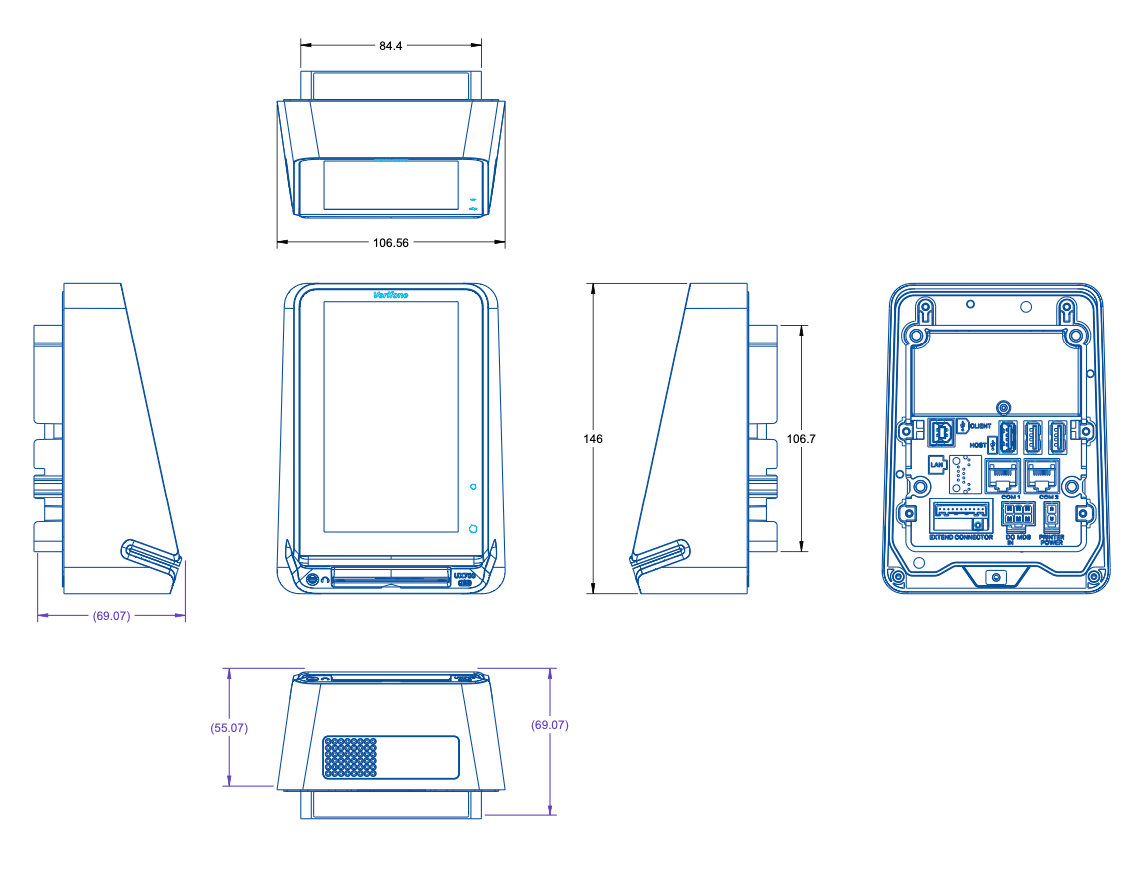

Abmessungen des Terminals
Das Terminal hat folgende Einbaumaße:
Breite: 106,56 mm
Höhe: 146 mm
Tiefe ab Automaten Außenkante: 55,07 mm
Internetverbindung
LTE-USB-Stick:
Das Terminal wird über den mitgelieferten LTE-USB-Stick mit dem Internet verbunden.Stecke den LTE-USB-Stick dazu einfach in einen der drei USB-Ports auf der Rückseite des Terminals. Weitere Einstellungen sind nicht erforderlich.
Router:
Das Terminal wird über den mitgelieferten Teltonika Router mit dem Internet verbunden.
Schließe dazu das mitgelieferte LAN-Kabel an den silbernen LAN-Port auf der Rückseite des Terminals und an den Router an. Verbinde anschließend den Router mit dem mitgelieferten Stromkabel und stelle die Stromversorgung über den MDB-Anschluss her.
WLAN:
Das Terminal kann mit dem WLAN verbunden werden, dazu musst du die Serviceseite aufrufen und dann in den Android-Einstellungen das passende WLAN wählen.
Ethernet:
Das Terminal kann auch über ein Netzwerkkabel mit dem Internet verbunden werden.
Der Anschluss befindet sich auf der Rückseite des Geräts. Das Netzwerkkabel wird in den silbernen LAN-Port gesteckt.
Stromversorgung
Das Terminal wird über einen MDB-Stecker oder einen Pinout-Stecker mit Strom versorgt.
Die Eingangsspannung beträgt 9–43 V DC (bei 12 V / 0,25 A)
Hersteller
Das SENVEND UX700 wird vom amerikanischen Unternehmen Verifone hergestellt, das seit Jahrzehnten zu den führenden Anbietern von Zahlungsterminals zählt.
