Einbauanleitung
SENVEND Payment Terminal (UX700)
Benötigte Gegenstände
Werkzeug:
- Kreuz-Schraubendreher
SENVEND Gegenstände:
- UX700 Zahlungsterminal
- Einbaurahmen
- MDB-Y-Kabel
- Schrauben
- Teltonika LTE-Router
- Teltonika LAN-Kabel
- Teltonika Stromkabel
- Teltonika Stabantenne
- Teltonika Wurfantenne
Vorbereitend:
- Den Automat vom Strom abklemmen
Anschluss des Terminals
1.
Das Terminal durch den EVA-Auschnitt stecken.
2.
Den Einbaurahmen von innen auf das Terminal stecken.
3.
Den Einbaurahmen mit den vier mitgelieferten Schrauben an das Terminal schrauben.
4.

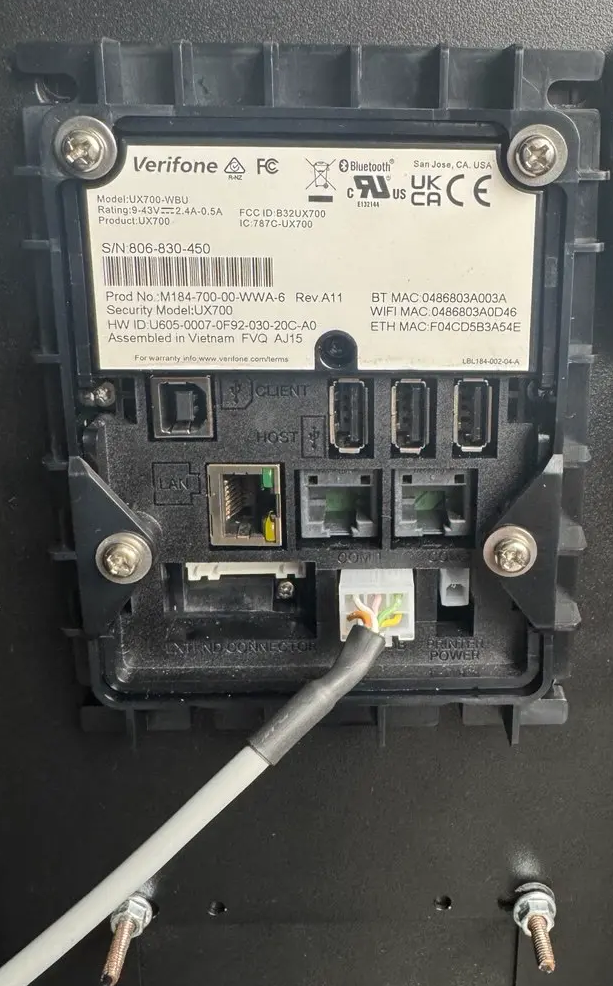

Den Automaten über den MDB-Stecker an das Terminal anschließen.
5.

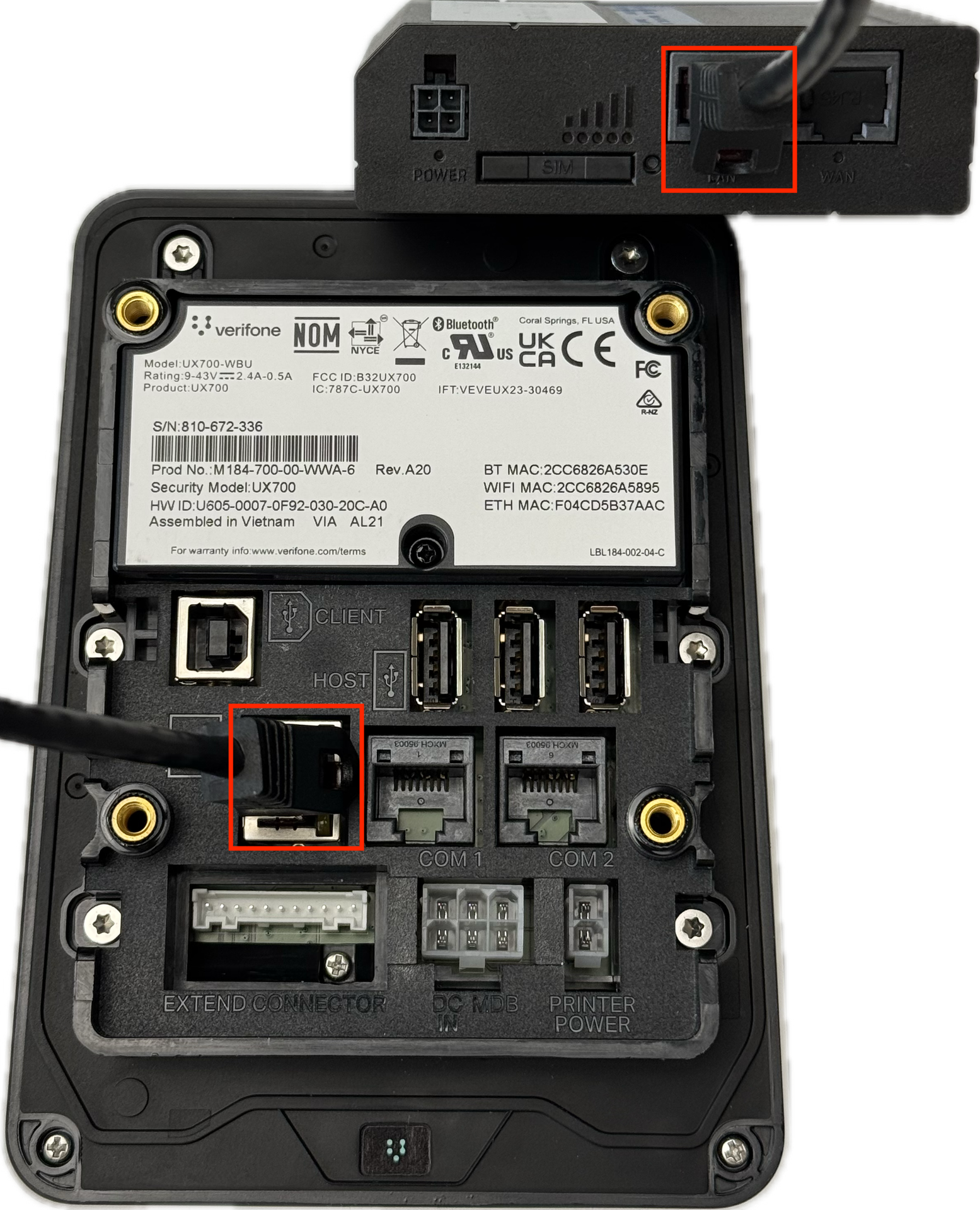

Den Teltonika LTE-Router per LAN-Kabel mit dem Zahlungsterminal verbinden. Dafür das Kabel auf der einen Seite in den silbernen LAN-Eingang stecken und auf der anderen Seite in den LAN-Eingang des Teltonika-Routers.
Start des Terminals
- Schalte den Strom am Automaten ein.
- Warte bis das Terminal vollständig hochgefahren ist und der grüne Bildschirmschoner dauerhaft erscheint.
- Prüfe, ob die Leuchten am LAN-Port des Terminals leuchten oder blinken. Falls nicht, überprüfe noch einmal die Verkabelung des LTE-Routers.
- Warte weitere fünf Minuten, da das Terminal unter Umständen automatisch neue Updates downloadet und installiert.
Prüfen der Zahlungsfunktion
Die Zahlungsfunktion steht erst zur Verfügung, wenn du von uns eine Nachricht über den Abschluss deines Onboardings bekommen hast. Du kannst den aktuellen Status deines Onboardings auch immer in unserer Telemetrie nachverfolgen.
- Wähle einen Artikel an deinem Automaten aus.
- Führe eine Zahlung durch.
Einrichtung Telemetrie
Du kannst dein Terminal bereits vor dem Abschluss des Onboardings als Telemetrie oder Altersverifikation nutzen. Das Terminal funktioniert vollständig, lediglich die Zahlungen können nicht durchgeführt werden. Du kannst unter my.senvend.com bereits alle Daten einpflegen.
Hier findest du weiterführende Informationen zur Einrichtung deiner Telemetrie.
Weiter zur Telemetrie Einrichtung
