Einbauanleitung
UX700 einbauen
Schritt-für-Schritt-Anleitung für Einbau, Verkabelung und ersten Start deines SENVEND UX700 Zahlungsterminals.
Vorbereitung
Benötigte Gegenstände
Werkzeug
- Kreuz-Schraubendreher
- Kleinen Ratschenkasten
SENVEND Gegenstände
- UX700 Zahlungsterminal
- Einbaurahmen
- MDB-Y-Kabel
- Schrauben
- Teltonika LTE-Router
- Teltonika LAN-Kabel
- Teltonika Stromkabel
- Teltonika Stabantenne
- Teltonika Wurfantenne
Werkzeug
- Kreuz-Schraubendreher
- Kleinen Ratschenkasten
SENVEND Gegenstände
- UX700 Zahlungsterminal
- Einbaurahmen
- MDB-Adapter
- MDB-Kabel
- Stromkabel MDB-Adapter
- USB-C-Kabel MDB-Adapter
- Schrauben
- Teltonika LTE-Router
- Teltonika LAN-Kabel
- Teltonika Stromkabel
- Teltonika Stabantenne
- Teltonika Wurfantenne
Schritt 1
Einbau des Terminals

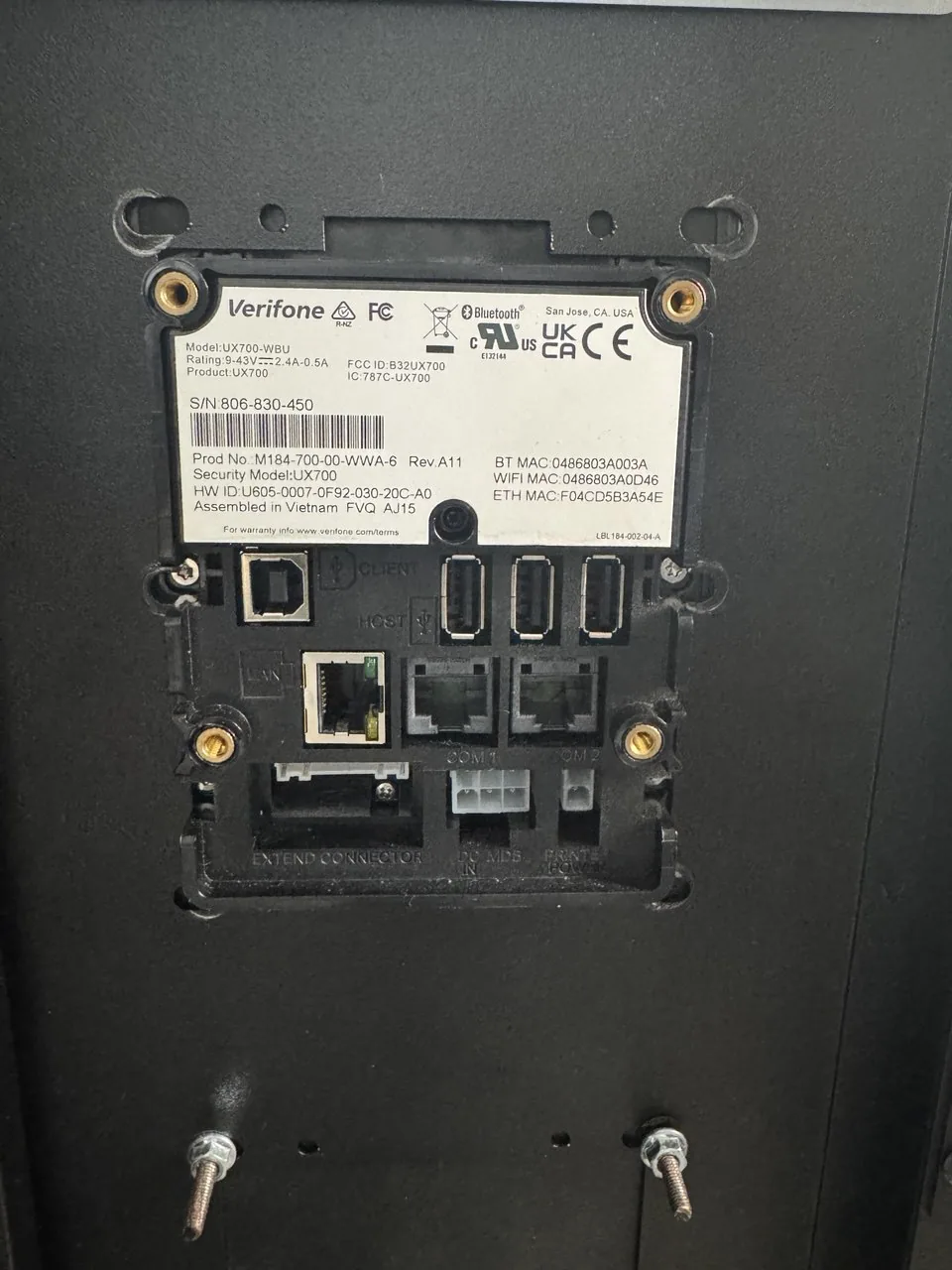

Das Terminal durch den EVA-Ausschnitt stecken.

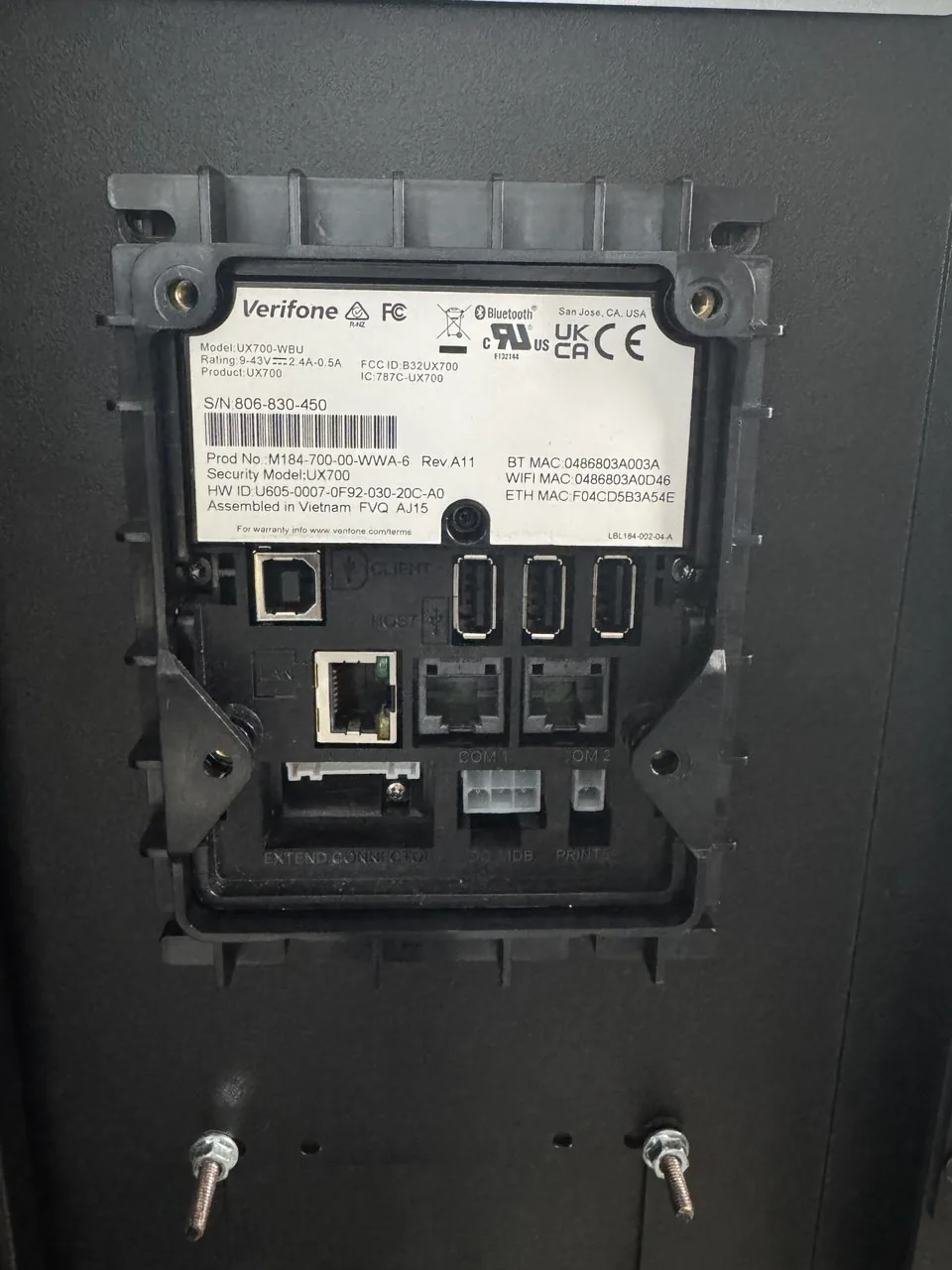

Den Einbaurahmen von innen auf das Terminal stecken.

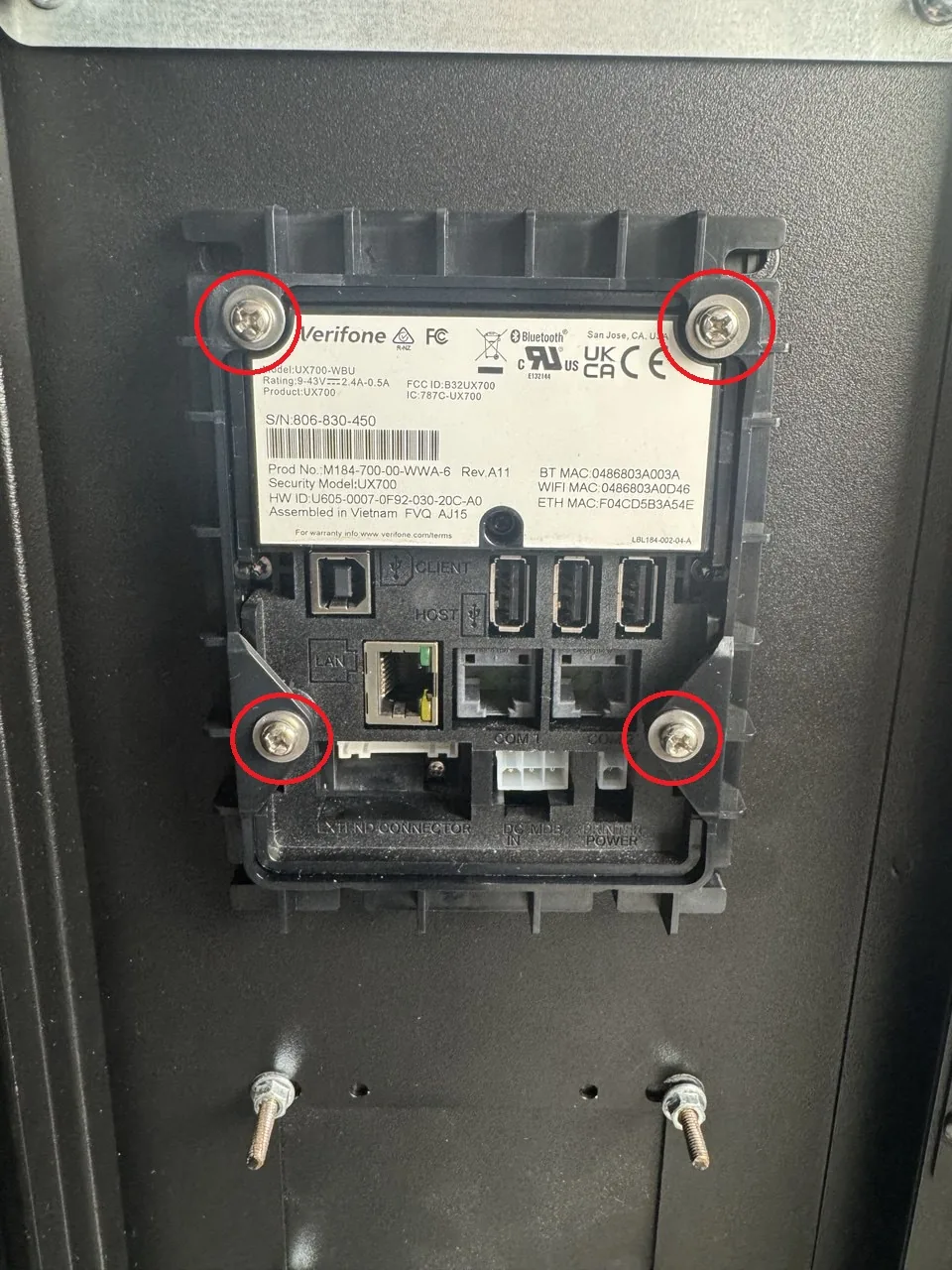

Den Einbaurahmen mit den vier mitgelieferten Schrauben an das Terminal schrauben.
Schritt 2
Anschluss des Terminals

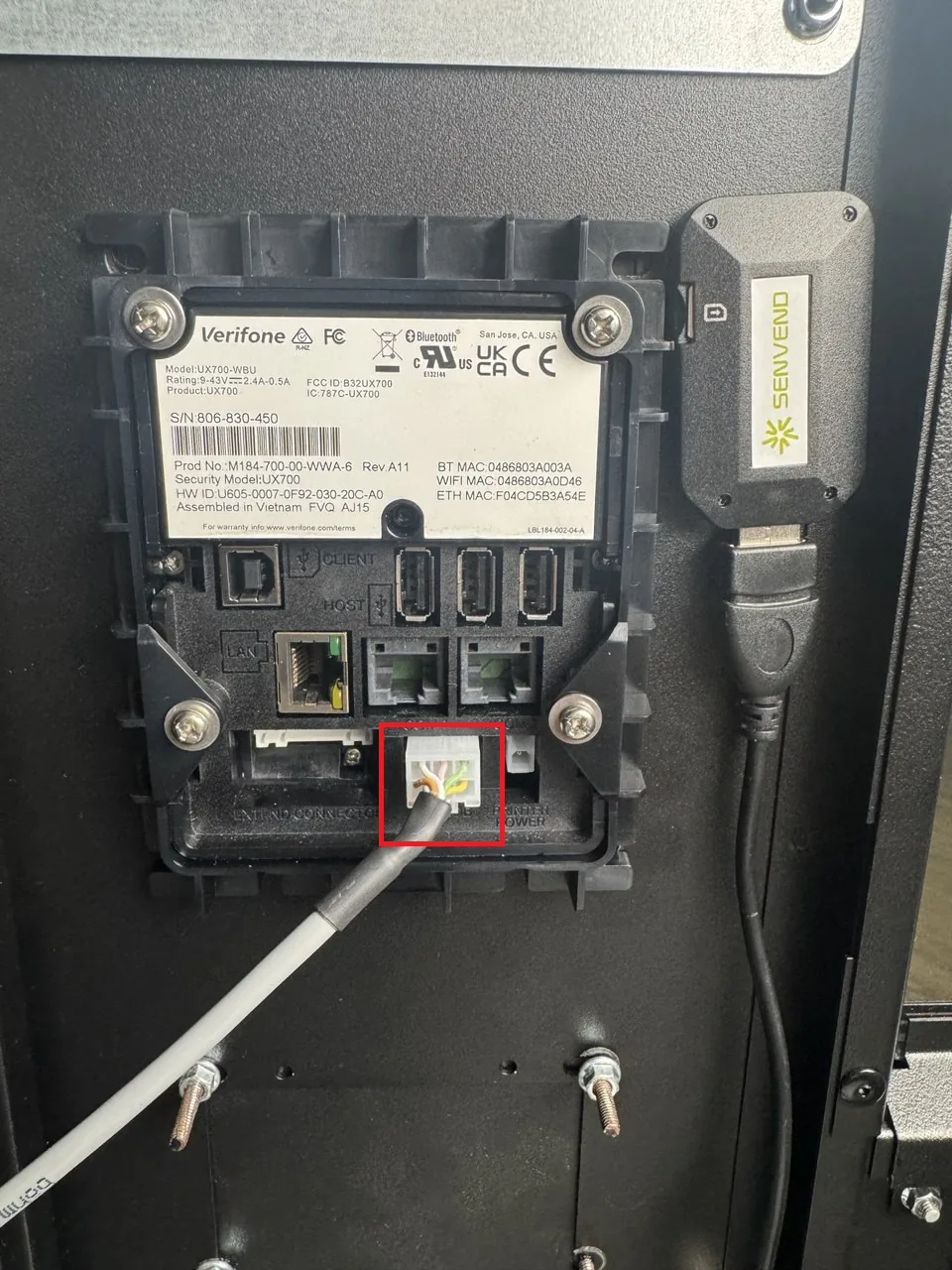

Mit dem MDB-Y-Kabel das SENVEND in den MDB-Bus einbinden.
Teltonika RUT200 Antennen anschrauben (1x Mobil-Stabantenne, 1x Mobil-Wurfantenne, ggf. WLAN-Antenne).
RUT200 LAN mit UX700 LAN verbinden (Achtung: am UX700 den silbernen LAN-Port benutzen).
Teltonika Stromkabel in den Router stecken.
Teltonika Stromkabel auf den VMC stecken.

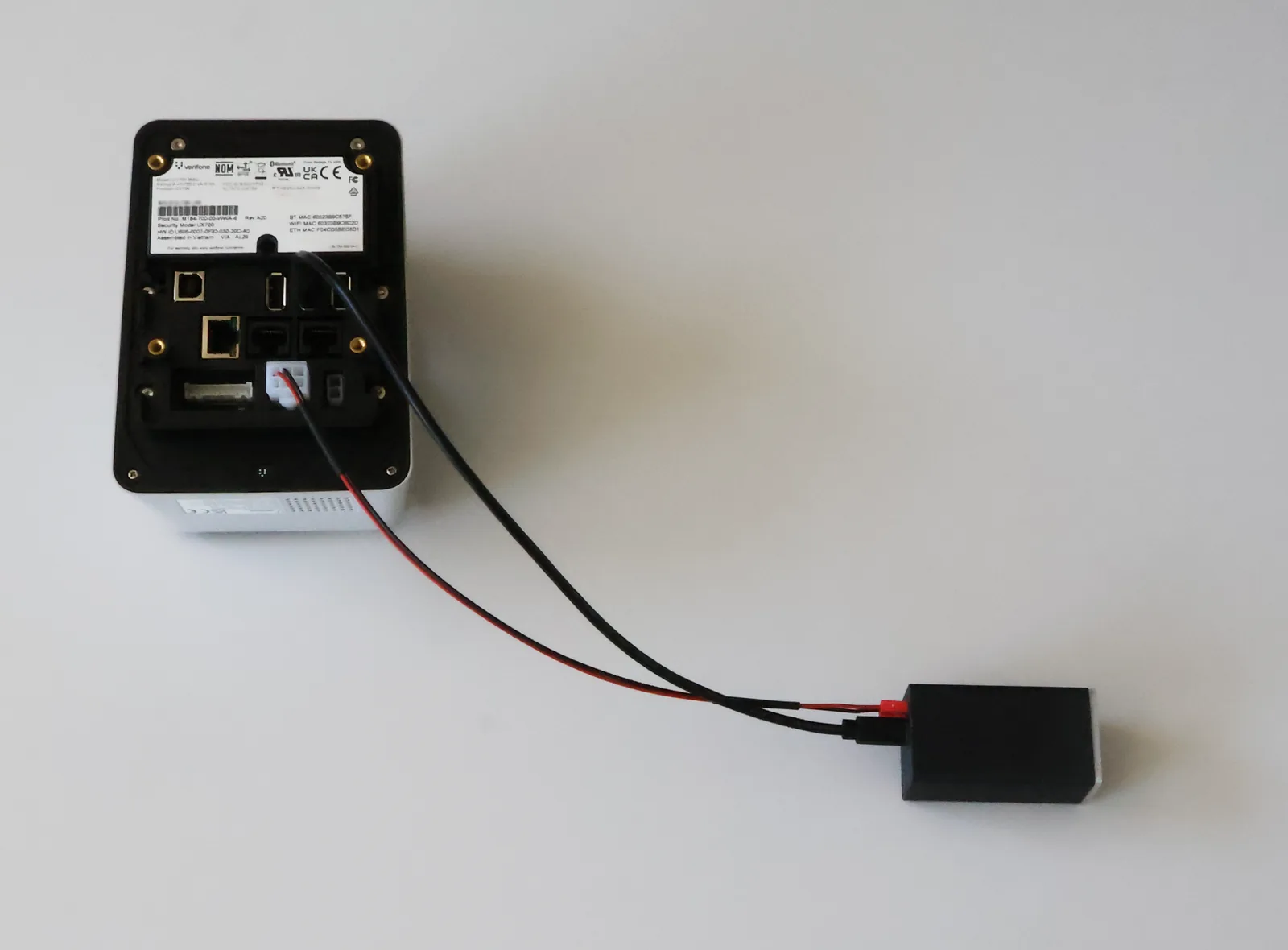

UX700 Zahlungsterminal mit dem MDB-Adapter verbinden
Verbinde das UX700 Zahlungsterminal über das USB-C-Kabel mit dem MDB-Adapter. Am Terminal kannst du dafür einen beliebigen der drei USB-Anschlüsse nutzen. Stecke anschließend ein Ende des Stromkabels in die dafür vorgesehene Buchse am MDB-Adapter und das andere Ende in die MDB-Buchse des UX700 Zahlungsterminals. Achte darauf, dass alle Stecker vollständig eingesteckt sind und die Kabel nicht unter Zug stehen.

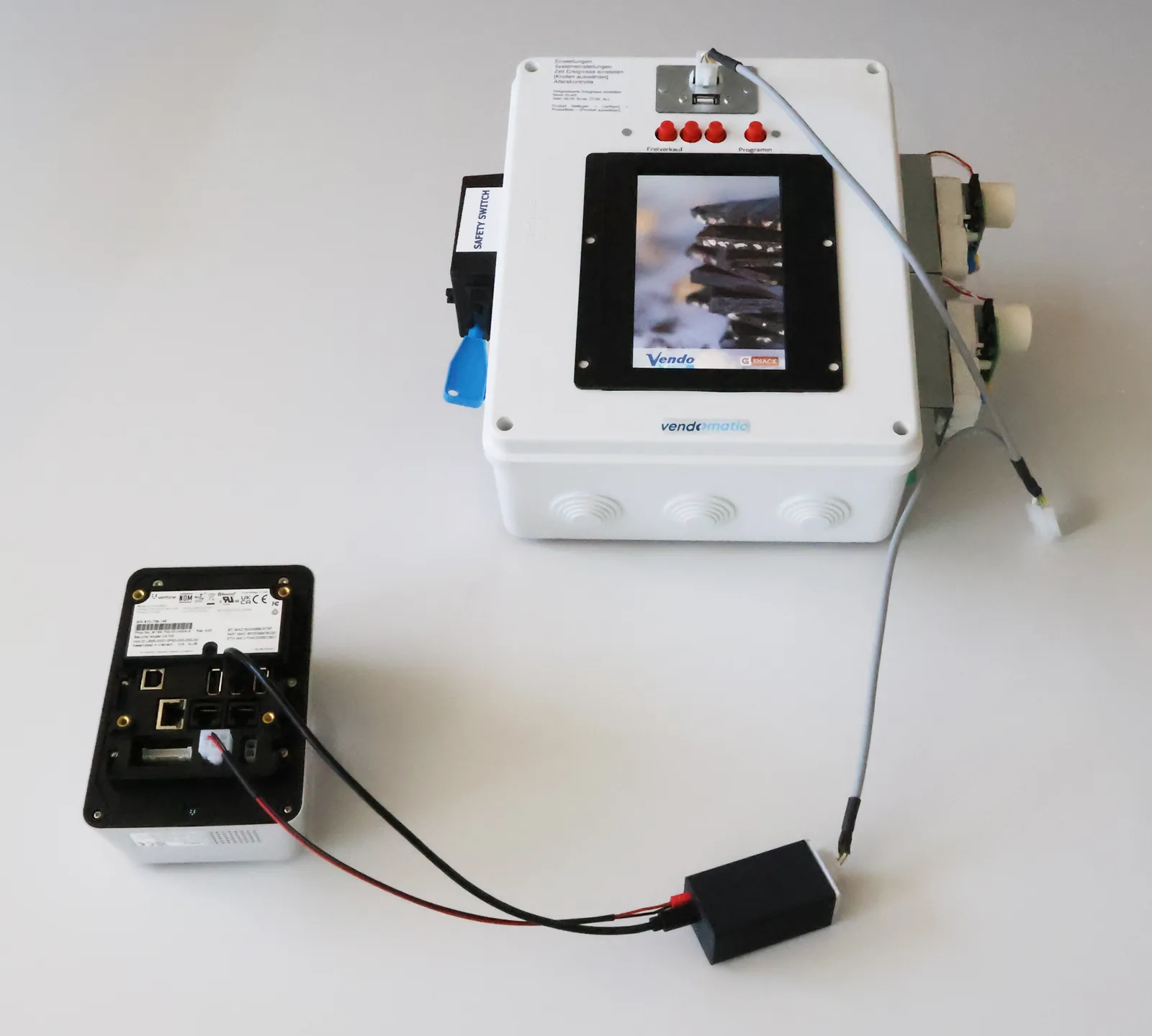

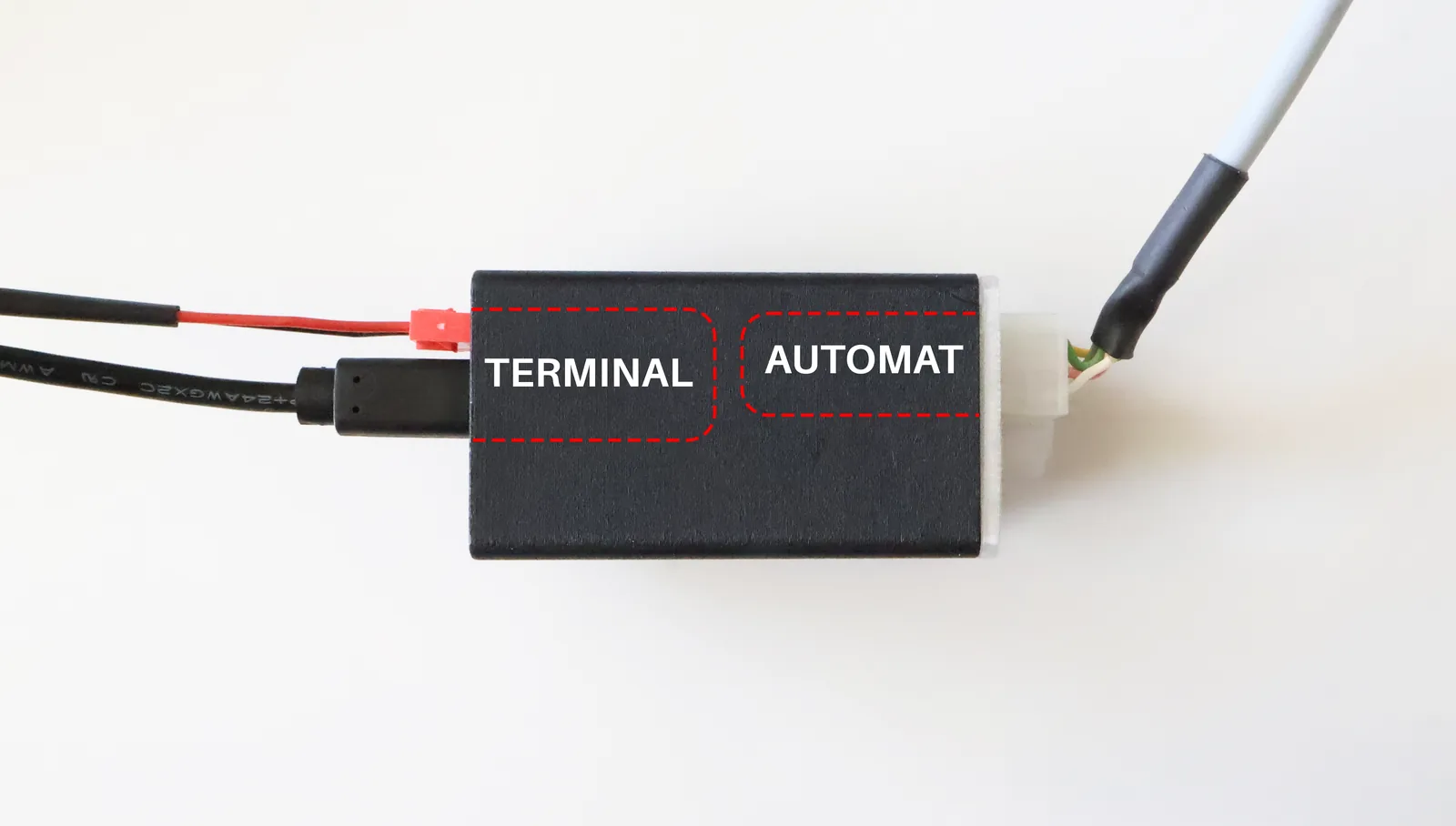

MDB-Adapter mit der Automatenplatine verbinden
Stecke das MDB-Kabel in die Automatenbuchse des MDB-Adapters und verbinde das andere Ende mit dem MDB-Anschluss der Automatenplatine.

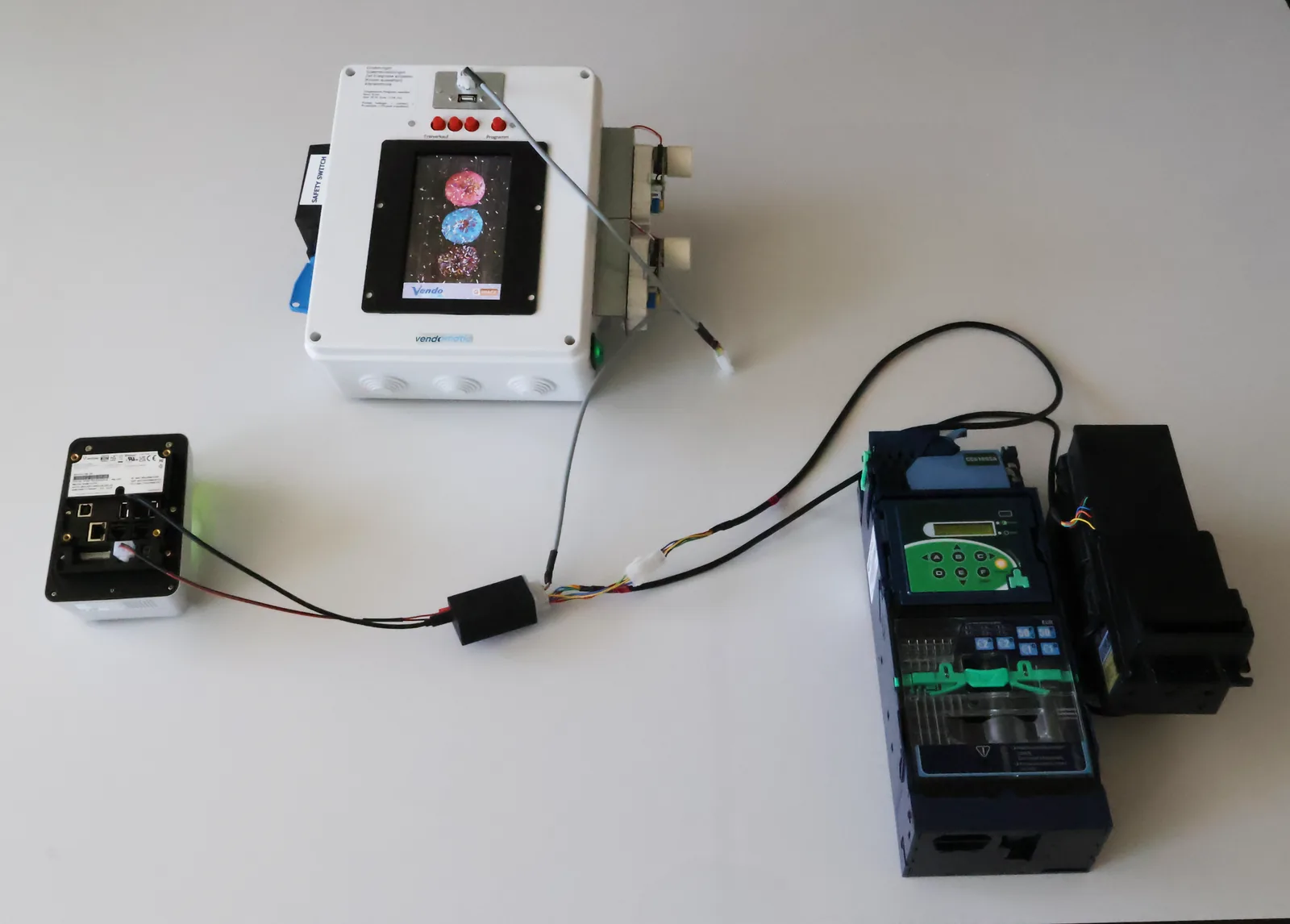

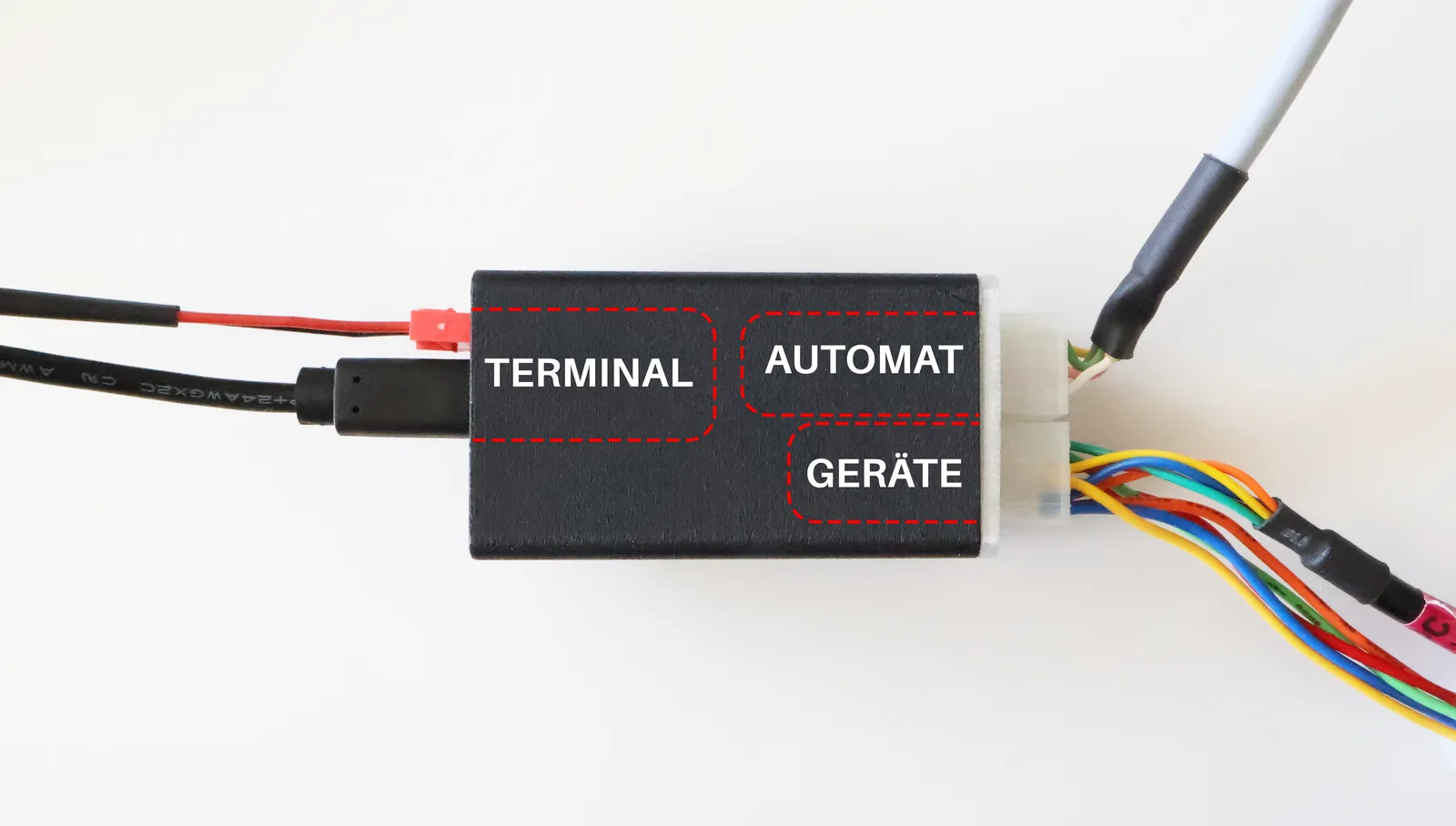

Peripheriegeräte am MDB-Adapter anschließen
Schließe vorhandene Peripheriegeräte wie Münzprüfer oder Banknotenleser an der Gerätebuchse des MDB-Adapters an. So bleiben alle Geräte über den MDB-Adapter mit dem Automaten verbunden. Schalte den Automaten danach wieder ein.
Teltonika RUT200 Antennen anschrauben (1x Mobil-Stabantenne, 1x Mobil-Wurfantenne, ggf. WLAN-Antenne).
RUT200 LAN mit UX700 LAN verbinden (Achtung: am UX700 den silbernen LAN-Port benutzen).
Teltonika Stromkabel in den Router stecken.
Teltonika Stromkabel auf den VMC stecken.
Schritt 3
Start des Terminals
Schalte den Strom am Automaten ein.
Warte bis das Terminal vollständig hochgefahren ist und der grüne Bildschirmschoner dauerhaft erscheint.
Prüfe, ob die Leuchten am LAN-Port des Terminals leuchten oder blinken. Falls nicht, überprüfe noch einmal die Verkabelung des LTE-Routers.
Warte weitere fünf Minuten, da das Terminal unter Umständen automatisch neue Updates downloadet und installiert.
Schritt 4
Prüfen der Zahlungsfunktion und Altersverifikation
Wähle einen Artikel an deinem Automaten aus.
Führe eine Zahlung durch.
Prüfe ggfs. die Altersverifizierung über das SENVEND Terminal.
Schritt 5
Einrichtung Telemetrie
Du kannst dein Terminal bereits vor dem Abschluss des Onboardings als Telemetrie oder Altersverifikation nutzen. Das Terminal funktioniert vollständig, lediglich die Zahlungen können nicht durchgeführt werden. Du kannst unter my.senvend.com bereits alle Daten einpflegen.
Weiter zur Telemetrie EinrichtungFragen zum Einbau?
Schreib uns über das Hilfeformular oder melde dich direkt – wir helfen dir gerne weiter.
